Kolbenführungsringe

Kolbenführungsringe für ISO Bauräume

Produktdatenblatt

Produktbeschreibung

Die *F1962 Vorzugsreihen der Kolbenführungsringe **PR passen in marktgängige Einbauräume nach ISO 10766. Anwendungsbereich (für FiPur® 100) Kolben in Mobil- und Stationärhydraulik, sowie in Gasfedern.

Produktvorteile

  • Reduziertes Führungsspiel
  • Deutlich niedrigere Reibung durch hervorragende tribologische Eigenschaften der Führungselemente
  • Verhindert Metall-Metall-Kontakt bei Querkräften
  • Hervorragende Montagefähigkeit

*Fi1962 APK
**PR Führungsring Kolben (Piston Wear Ring)

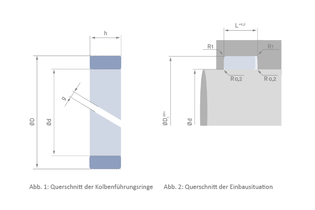

Übersicht Kolbenführungsringe

Bauform Werkstoff d D H L Artikel-Nr.
Kolbenführungsring Fi1962 5 8 3,6 4 2.PR.0050.0080.F1962

Technische Details

Artikelnummer 2.PR.0050.0080.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 8
Innendurchmesser (d) 5
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,13 g
Kolbenführungsring Fi1962 9 12 3,6 4 2.PR.0090.0120.F1962

Technische Details

Artikelnummer 2.PR.0090.0120.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 12
Innendurchmesser (d) 9
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,22 g
Kolbenführungsring Fi1962 14 17 3,6 4 2.PR.0140.0170.F1962

Technische Details

Artikelnummer 2.PR.0140.0170.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 17
Innendurchmesser (d) 14
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,32 g
Kolbenführungsring Fi1962 15 18 3,6 4 2.PR.0150.0180.F1962

Technische Details

Artikelnummer 2.PR.0150.0180.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 18
Innendurchmesser (d) 15
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,34 g
Kolbenführungsring Fi1962 19 22 3,6 4 2.PR.0190.0220.F1962

Technische Details

Artikelnummer 2.PR.0190.0220.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 22
Innendurchmesser (d) 19
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,43 g
Kolbenführungsring Fi1962 21 24 3,6 4 2.PR.0210.0240.F1962

Technische Details

Artikelnummer 2.PR.0210.0240.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 24
Innendurchmesser (d) 21
Breite (H) 3,6
Einbaurahmenlänge (L) 4
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 0,47 g
Kolbenführungsring Fi1962 25 30 5,2 5,6 2.PR.0250.0300.F1962

Technische Details

Artikelnummer 2.PR.0250.0300.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 30
Innendurchmesser (d) 25
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 1,39 g
Kolbenführungsring Fi1962 27 32 5,2 5,6 2.PR.0270.0320.F1962

Technische Details

Artikelnummer 2.PR.0270.0320.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 32
Innendurchmesser (d) 27
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 1,49 g
Kolbenführungsring Fi1962 35 40 5,2 5,6 2.PR.0350.0400.F1962

Technische Details

Artikelnummer 2.PR.0350.0400.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 40
Innendurchmesser (d) 35
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 1,90 g
Kolbenführungsring Fi1962 37 42 5,2 5,6 2.PR.0370.0420.F1962

Technische Details

Artikelnummer 2.PR.0370.0420.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 42
Innendurchmesser (d) 37
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 2,00
Kolbenführungsring Fi1962 43 48 5,2 5,6 2.PR.0430.0480.F1962

Technische Details

Artikelnummer 2.PR.0430.0480.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 48
Innendurchmesser (d) 43
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 2,31 g
Kolbenführungsring Fi1962 48 53 5,2 5,6 2.PR.0480.0530.F1962

Technische Details

Artikelnummer 2.PR.0480.0530.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 53
Innendurchmesser (d) 48
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 2,55 g
Kolbenführungsring Fi1962 50 55 5,2 5,6 2.PR.0500.0550.F1962

Technische Details

Artikelnummer 2.PR.0500.0550.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 55
Innendurchmesser (d) 50
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 2,66 g
Kolbenführungsring Fi1962 60 65 5,2 5,6 2.PR.0600.0650.F1962

Technische Details

Artikelnummer 2.PR.0600.0650.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur® D
Herkunftsland D
Außendurchmesser (D) 65
Innendurchmesser (d) 60
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 3,17 g
Kolbenführungsring Fi1962 65 70 5,2 5,6 2.PR.0650.0700.F1962

Technische Details

Artikelnummer 2.PR.0650.0700.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 70
Innendurchmesser (d) 65
Breite (H) 5,2
Einbaurahmenlänge (L) 5,6
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 3,42 g
Kolbenführungsring Fi1962 85 90 9,3 9,7 2.PR.0850.0900.F1962

Technische Details

Artikelnummer 2.PR.0850.0900.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 90
Innendurchmesser (d) 85
Breite (H) 9,3
Einbaurahmenlänge (L) 9,7
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 7,93 g
Kolbenführungsring Fi1962 100 105 9,3 9,7 2.PR.1000.1050.F1962

Technische Details

Artikelnummer 2.PR.1000.1050.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 105
Innendurchmesser (d) 100
Breite (H) 9,3
Einbaurahmenlänge (L) 9,7
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 9,30 g
Kolbenführungsring Fi1962 105 110 9,3 9,7 2.PR.1050.1100.F1962

Technische Details

Artikelnummer 2.PR.1050.1100.F1962
Werkstoff Fi1962

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Kolbenführungsring
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 110
Innendurchmesser (d) 105
Breite (H) 9,3
Einbaurahmenlänge (L) 9,7
Profil (P) PR
Shore-Härte 74 Shore D
Werkstoff Fi1962
Nettogewicht 9,76

Abweichende Einbauräume auf Anfrage.
