Stangendichtungen

Stangendichtungen für ISO Bauräume

Produktdatenblatt

Produktbeschreibung

Die FiPur® Vorzugsreihen des Stangendichtungsprofils *RS passen in die Einbauräume nach ISO 5597. Die Bauteile sind äußerst robust und bieten dem Anwender höchste Funktionssicherheit auch unter harten Einsatzbedingungen. Primäre Aufgabe dieses Dichtprofils ist es den Zylinder auch unter dem Einfluss wechselnder Umgebungstemperaturen, vielfältiger Arbeitsbedingungen und auf die Stange einwirkenden Querkräften leckagefrei zu halten.

Produktvorteile

  • Robust und verschleißfest
  • Weite Bandbreite an Medienbeständigkeit
  • Für die erweiterten Beständigkeitsanforderungen in der Lebensmitteltechnik sowie bei biologisch leicht abbaubaren Hydraulikmedien stehen eine Reihe geeigneter Werkstoffe zur Verfügung
  • Hervorragende Montagefähigkeit
  • Nicht ausgewiesene Abmessungen sind bei Bedarf in spanender Fertigung rasch lieferbar

*RS - Stangendichtung (Rod Seal)

Übersicht Stangendichtungen

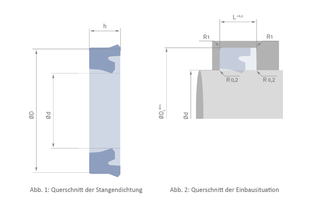

Bauform Werkstoff d D H L Artikel-Nr.
Stangendichtung FiPur® 100 8 16 4,5 6,3 2.RS.0080.0160.FP100

Technische Details

Artikelnummer 2.RS.0080.0160.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 16
Innendurchmesser (d) 8
Breite (H) 4,5
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 0,93
Stangendichtung FiPur® 100 10 16 5 5,7 2.RS.0100.0160.FP100

Technische Details

Artikelnummer 2.RS.0100.0160.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 16
Innendurchmesser (d) 10
Breite (H) 5
Einbaurahmenlänge (L) 5,7
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 0,65
Stangendichtung FiPur® 100 10 18 5,7 6,3 2.RS.0100.0180.FP100

Technische Details

Artikelnummer 2.RS.0100.0180.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 18
Innendurchmesser (d) 10
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,08
Stangendichtung FiPur® 100 12 19 5 5,6 2.RS.0120.0190.FP100

Technische Details

Artikelnummer 2.RS.0120.0190.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 19
Innendurchmesser (d) 12
Breite (H) 5
Einbaurahmenlänge (L) 5,6
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 0,89
Stangendichtung FiPur® 100 12 20 5,7 6,3 2.RS.0120.0200.FP100

Technische Details

Artikelnummer 2.RS.0120.0200.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 20
Innendurchmesser (d) 12
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,22
Stangendichtung FiPur® 100 14 21 5 5,6 2.RS.0140.0210.FP100

Technische Details

Artikelnummer 2.RS.0140.0210.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 21
Innendurchmesser (d) 14
Breite (H) 5
Einbaurahmenlänge (L) 5,6
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,01
Stangendichtung FiPur® 100 14 24 7,3 8 2.RS.0140.0240.FP100

Technische Details

Artikelnummer 2.RS.0140.0240.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 24
Innendurchmesser (d) 14
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 2,35
Stangendichtung FiPur® 100 16 24 5,7 6,3 2.RS.0160.0240.FP100

Technische Details

Artikelnummer 2.RS.0160.0240.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 24
Innendurchmesser (d) 16
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht
Stangendichtung FiPur® 100 18 25 5 5,6 2.RS.0180.0250.FP100

Technische Details

Artikelnummer 2.RS.0180.0250.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 25
Innendurchmesser (d) 18
Breite (H) 5
Einbaurahmenlänge (L) 5,6
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,23
Stangendichtung FiPur® 100 20 28 5,7 6,3 2.RS.0200.0280.FP100

Technische Details

Artikelnummer 2.RS.0200.0280.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 28
Innendurchmesser (d) 20
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,83
Stangendichtung FiPur® 100 22 30 5,7 6,3 2.RS.0220.0300.FP100

Technische Details

Artikelnummer 2.RS.0220.0300.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 30
Innendurchmesser (d) 22
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 1,98
Stangendichtung FiPur® 100 22 32 7,3 8 2.RS.0220.0320.FP100

Technische Details

Artikelnummer 2.RS.0220.0320.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 32
Innendurchmesser (d) 22
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 3,32
Stangendichtung FiPur® 100 25 33 5,7 6,3 2.RS.0250.0330.FP100

Technische Details

Artikelnummer 2.RS.0250.0330.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 33
Innendurchmesser (d) 25
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 2,18
Stangendichtung FiPur® 100 25 35 7,3 8 2.RS.0250.0350.FP100

Technische Details

Artikelnummer 2.RS.0250.0350.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 35
Innendurchmesser (d) 25
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 3,69
Stangendichtung FiPur® 100 28 36 5,7 6,3 2.RS.0280.0360.FP100

Technische Details

Artikelnummer 2.RS.0280.0360.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 36
Innendurchmesser (d) 28
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 2,49
Stangendichtung FiPur® 100 32 42 7,3 8 2.RS.0320.0420.FP100

Technische Details

Artikelnummer 2.RS.0320.0420.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 42
Innendurchmesser (d) 32
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 4,53
Stangendichtung FiPur® 100 36 44 5,7 6,3 2.RS.0360.0440.FP100

Technische Details

Artikelnummer 2.RS.0360.0440.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 44
Innendurchmesser (d) 36
Breite (H) 5,7
Einbaurahmenlänge (L) 6,3
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 3,08
Stangendichtung FiPur® 100 36 46 7,3 8 2.RS.0360.0460.FP100

Technische Details

Artikelnummer 2.RS.0360.0460.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 46
Innendurchmesser (d) 36
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 5,02
Stangendichtung FiPur® 100 40 50 7,3 8 2.RS.0400.0500.FP100

Technische Details

Artikelnummer 2.RS.0400.0500.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 50
Innendurchmesser (d) 40
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 5,50
Stangendichtung FiPur® 100 45 55 7,3 8 2.RS.0450.0550.FP100

Technische Details

Artikelnummer 2.RS.0450.0550.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 55
Innendurchmesser (d) 45
Breite (H) 7,3
Einbaurahmenlänge (L) 8
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 6,11
Stangendichtung FiPur® 100 50 65 11,4 12,5 2.RS.0500.0650.FP100

Technische Details

Artikelnummer 2.RS.0500.0650.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 65
Innendurchmesser (d) 50
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 15,34
Stangendichtung FiPur® 100 56 66 6,5 7,5 2.RS.0560.0660.FP100

Technische Details

Artikelnummer 2.RS.0560.0660.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 66
Innendurchmesser (d) 56
Breite (H) 6,5
Einbaurahmenlänge (L) 7,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 6,48
Stangendichtung FiPur® 100 56 71 11,4 12,5 2.RS.0560.0710.FP100

Technische Details

Artikelnummer 2.RS.0560.0710.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 71
Innendurchmesser (d) 56
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 16,91
Stangendichtung FiPur® 100 63 78 11,4 12,5 2.RS.0630.0780.FP100

Technische Details

Artikelnummer 2.RS.0630.0780.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 78
Innendurchmesser (d) 63
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 18,75
Stangendichtung FiPur® 100 70 85 11,4 12,5 2.RS.0700.0850.FP100

Technische Details

Artikelnummer 2.RS.0700.0850.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 85
Innendurchmesser (d) 70
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 20,58
Stangendichtung FiPur® 100 80 95 11,4 12,5 2.RS.0800.0950.FP100

Technische Details

Artikelnummer 2.RS.0800.0950.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 95
Innendurchmesser (d) 80
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 23,20
Stangendichtung FiPur® 100 90 100 6,5 7,5 2.RS.0900.1000.FP100

Technische Details

Artikelnummer 2.RS.0900.1000.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 100
Innendurchmesser (d) 90
Breite (H) 6,5
Einbaurahmenlänge (L) 7,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 10,94
Stangendichtung FiPur® 100 90 105 11,4 12,5 2.RS.0900.1050.FP100

Technische Details

Artikelnummer 2.RS.0900.1050.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 105
Innendurchmesser (d) 90
Breite (H) 11,4
Einbaurahmenlänge (L) 12,5
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 25,81
Stangendichtung FiPur® 100 100 120 14,5 16 2.RS.1000.1200.FP100

Technische Details

Artikelnummer 2.RS.1000.1200.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 120
Innendurchmesser (d) 100
Breite (H) 14,5
Einbaurahmenlänge (L) 16
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 52,26
Stangendichtung FiPur® 100 110 125 9,6 10,6 2.RS.1100.1250.FP100

Technische Details

Artikelnummer 2.RS.1100.1250.FP100
Werkstoff FiPur® 100

Mindestanforderungen an die Oberflächengüte der Gegenlaufpartern von Dichtungen aus FiPur®

Dynamische Dichtungen

Rmax 0,8 bis 2,5 μm
Rmr * (c) 60-80%

* Gemessen in einer Schnittbreite c von 25% des Rmax-Wertes von einer gedachten Referenz-Nulllinie, bei welcher der Traganteil 5% beträgt.

Produktdatenblatt Werkstoffdatenblatt CAD-Modell 2D-Zeichnung
Kontakt Angebotsanfrage

Produktattribute

Bauform Stangendichtung
Marke FiPur®
Herkunftsland D
Außendurchmesser (D) 125
Innendurchmesser (d) 110
Breite (H) 9,6
Einbaurahmenlänge (L) 10,6
Profil (P) RS
Shore-Härte 94 Shore A
Werkstoff FiPur® 100
Nettogewicht 27,62

Abweichende Einbauräume auf Anfrage.
